電力測試設備都有面板，上面會有很多的按鈕，下面合眾電氣專家就一款產品的面板圖介紹，直流電阻測試儀的面板說明。

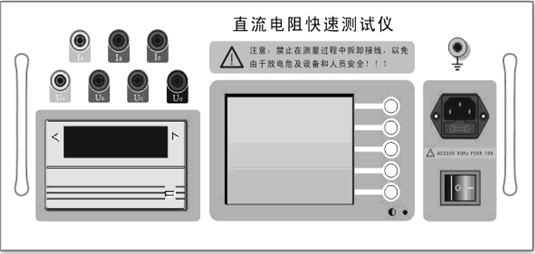

  直阻儀面板圖如下：
  1. Ia  Ib  Ic  ： 直流電流輸出，單相或兩相測量時Ia 和Ib為電流輸出。

  2.Ua  Ub  Uc  Uo ：  測量電壓輸入，單相測量時Ua和Ub為電壓輸入，兩相測量時Ua和Ub為第一通道電壓輸入，Uc和Uo為第二通道電壓輸入。

  3.面板式打印機 ：  打印輸出測量結果。

  4.液晶顯示器  ：  顯示測量結果和操作提示信息，同時在右側的按鍵定義區給出當前狀態下五個多功能按鍵的功能定義。

  5.黑白按鈕：     液晶顯示器對比度調節

  6. 電源插座：  為整機電源輸入，內置保險管倉，保險管為10A/250V。

  7. 接地柱 ：   整機外殼接地柱，測量的時候請務必可靠接地。

  上述是直流電阻測試儀的面板說明，直流電阻測試儀屬于電力測試設備中比較小型的設備，如果需要更多價值更高、更多大型的電力測試設備，請?jiān)诰€聯系合眾電氣客服。
