很多客戶初次接觸電力試驗設備時不時很會操作，了解儀器面板和接線能最快學會如何操作一款產品。下面合眾電氣技術工程師介紹一款產品來舉例說明，真空開關真空度測試儀儀器面扳及連線說明。

  操作使用方法

  1、儀器面扳及連線說明：

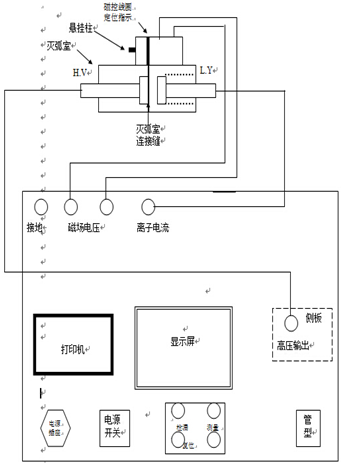

  儀器面板如圖2所示，檢漏鍵用于對真空管真空度進行初步的判斷，測量鍵用于施加高壓及強電磁場對真空管真空度進行定量測試。在儀器側面有一個高壓輸出端子，可用高壓線連到真空管的一個觸頭上。離子電流輸入端連接到真空管的另一個觸頭上。磁場電壓兩輸出端應接到勵磁線圈的兩個接線端子上。接地端用于儀器外殼的保護接地。管型輸入拔碼開關用于輸入滅弧室的管型，滅弧室的管型由滅弧室外直決定，帶外罩的以外罩直徑為準。
  圖2 ZKD-303真空開關真空度測試儀

  本章是真空開關真空度測試儀儀器面扳及連線說明，買電力試驗設備開關類產品，請聯系合眾電氣網站客服，我們將安排專業的產品經理和您對接。
