電力檢測設備有的是由幾個儀器組成的一套設備，比如溫升試驗裝置中的溫度巡檢儀，下面合眾電氣專家介紹，溫升試驗裝置溫度巡檢儀使用說明。

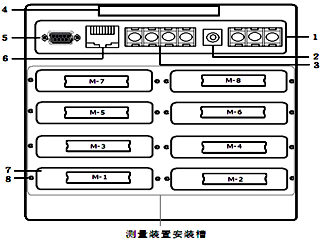

  接線端子圖
  模塊安裝順序是由左下角M1（1～8通道）開始往右M2（9～16通道）再往上面一層左M3往右M4逐層往上的順序最上面左M7右為M8（57～64通道），繼電器信號輸出模塊一般默認插入M8位置。

  1、交流AC85-265V電源輸入端子
  2、直流DC24V輸入端子

  3、直流DC24V輸出以及485信號輸入端子
  此RS485通訊口為外接RS485信號的傳感器或模塊輸入接口，DC 24V為外接傳感器供電電源輸出接口

  4、提手

  5、RS232通訊接口

  九針接線為： 第2針為儀表的“RXD”（RS232），第3針為儀表的“TXD”（RS232），5針為儀表的通訊“地”。

  6、以態網接口

  7、測量模組裝置安裝插槽

  8、固定測量裝置螺絲
