幾種典型的局放儀測量回路連接方法
幾種典型的局放儀測量回路連接方法
a電壓互感器：電壓互感器的試驗方法可歸結為兩大類，即在被試品高壓側加壓或低壓側加壓（即二次繞組自勵磁產生），一般推薦采用高壓側加壓，但在現場若受到客觀條件的限制，無適當?shù)碾娫丛O(shè)備，則采用低壓側加壓。
高壓側加壓：
T-試驗變壓器； Ck為耦合電容器； Zm為輸入單元；
Z為電源濾波阻抗（也可位于低壓側） M為局放檢測儀
注：電壓互感器高壓線圈首末兩端絕緣水平相等的，應向兩個高壓端子輪流施加電壓，共進行兩次試驗。當一個高壓端子加壓時，另一個高壓端子應接到低壓端子上。
a電壓互感器：電壓互感器的試驗方法可歸結為兩大類，即在被試品高壓側加壓或低壓側加壓（即二次繞組自勵磁產生），一般推薦采用高壓側加壓，但在現場若受到客觀條件的限制，無適當?shù)碾娫丛O(shè)備，則采用低壓側加壓。
高壓側加壓：
圖6-3-A 輸入單元和電壓互感器串接
T-試驗變壓器； Ck為耦合電容器； Zm為輸入單元；
Z為電源濾波阻抗（也可位于低壓側） M為局放檢測儀

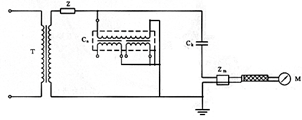

圖6-3-B 輸入單元和耦合電容器Ck串接

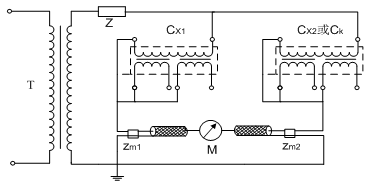

圖6-3-C 平衡回路
注：電壓互感器高壓線圈首末兩端絕緣水平相等的，應向兩個高壓端子輪流施加電壓，共進行兩次試驗。當一個高壓端子加壓時，另一個高壓端子應接到低壓端子上。
