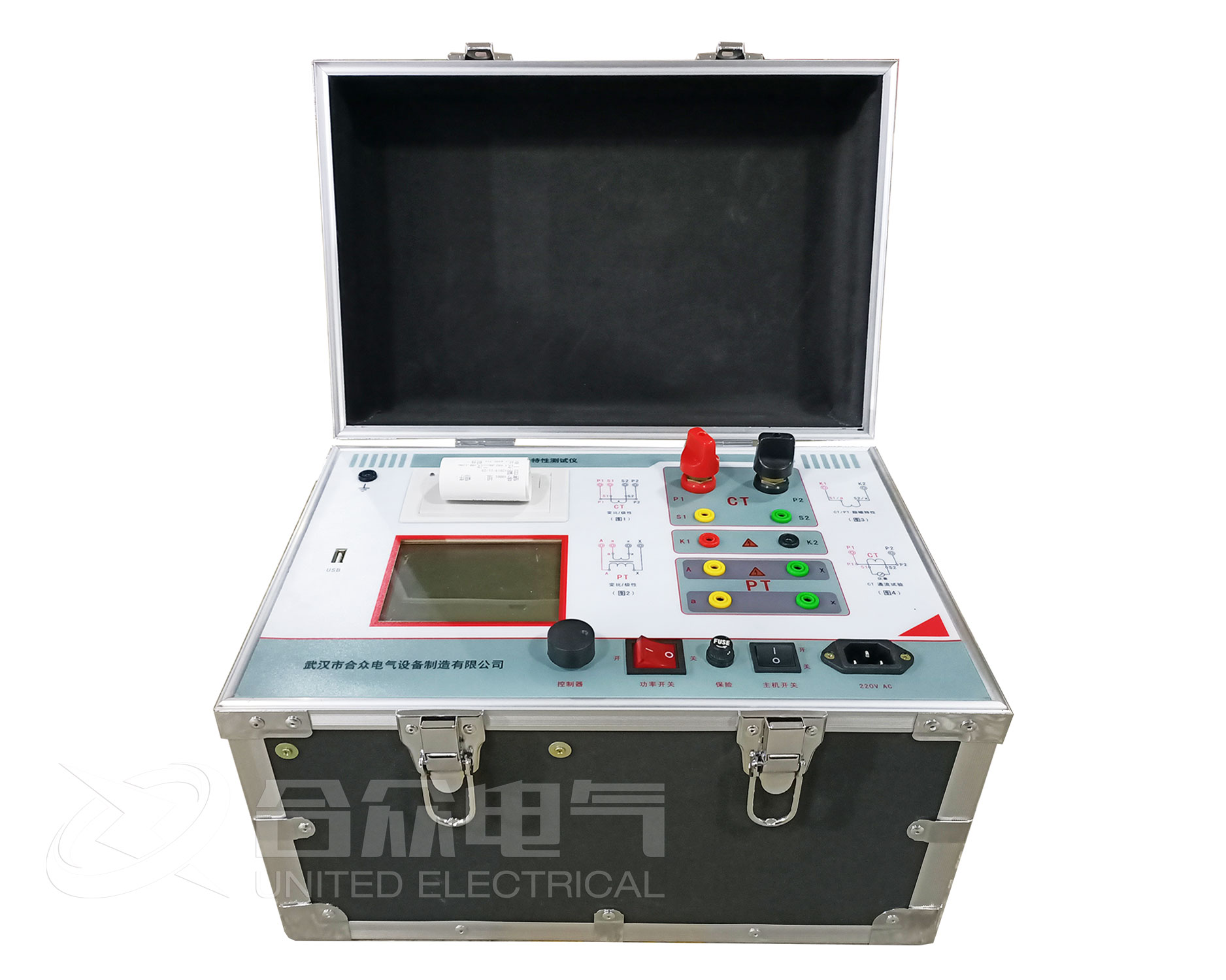

互感器綜合特性測試儀輸出電壓高、容量大，伏安特性試驗：220V單機輸出電壓高達1000V.變比測試：電流輸出高達600A。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz;能夠有效模擬互感器的真實狀態，符合相關檢修規定。 調壓分辨率可以達到0.15V。

  互感器綜合特性測試儀采用屏幕全漢化圖形界面 、旋轉鼠標操作，測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便。互感器綜合特性測試儀現場測試注意事項，如果不是在實驗室環境下，測試儀必需要可靠接地連接后才可以使用。接地點的選擇應該盡量靠近測試對象。

  1、斷開電纜連接時，總是從輸送功率的裝置開始。

  2、在裝置有輸出時，切勿連接或斷開測試對象。因?yàn)橥獠扛袘?yīng)存貯的能量可能導致致命的高電壓。

  3、在測試時，總是保持互感器高壓側的一個端子接地。

  4、不要將其它物體插入通風口或是輸入/ 輸出口。

  5、在將測試儀置入運行前，檢查測試儀是否有可見的損壞。

  6、不要在多雨或潮濕氣候下操作測試儀。

  7、不要在易爆氣體或蒸汽存在的環境下操作測試儀。

  8、在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。

  9、測試儀的內部可能產生高電壓! 因此，只有具備資質的人才允許打開測試儀。

  10、為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。

  11、確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的*允許電源。

  12、當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，并損壞連接的互感器或互感器綜合特性測試儀!

  13、不要站在靠近或正在連接頭的下面，夾鉗可能跌落砸傷。

  14、如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。

  互感器綜合特性測試儀使用另外還需要特別注意安全操作：

  1、為了人身及設備安全，使用前請?jiān)敿?xì)閱讀說明書，并嚴格參照要求規范操作。

  2、試驗前請將儀器可靠接地。

  3、互感器綜合特性測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。

  4、CT變比極性試驗時，應將不檢測的二次繞組短接。
