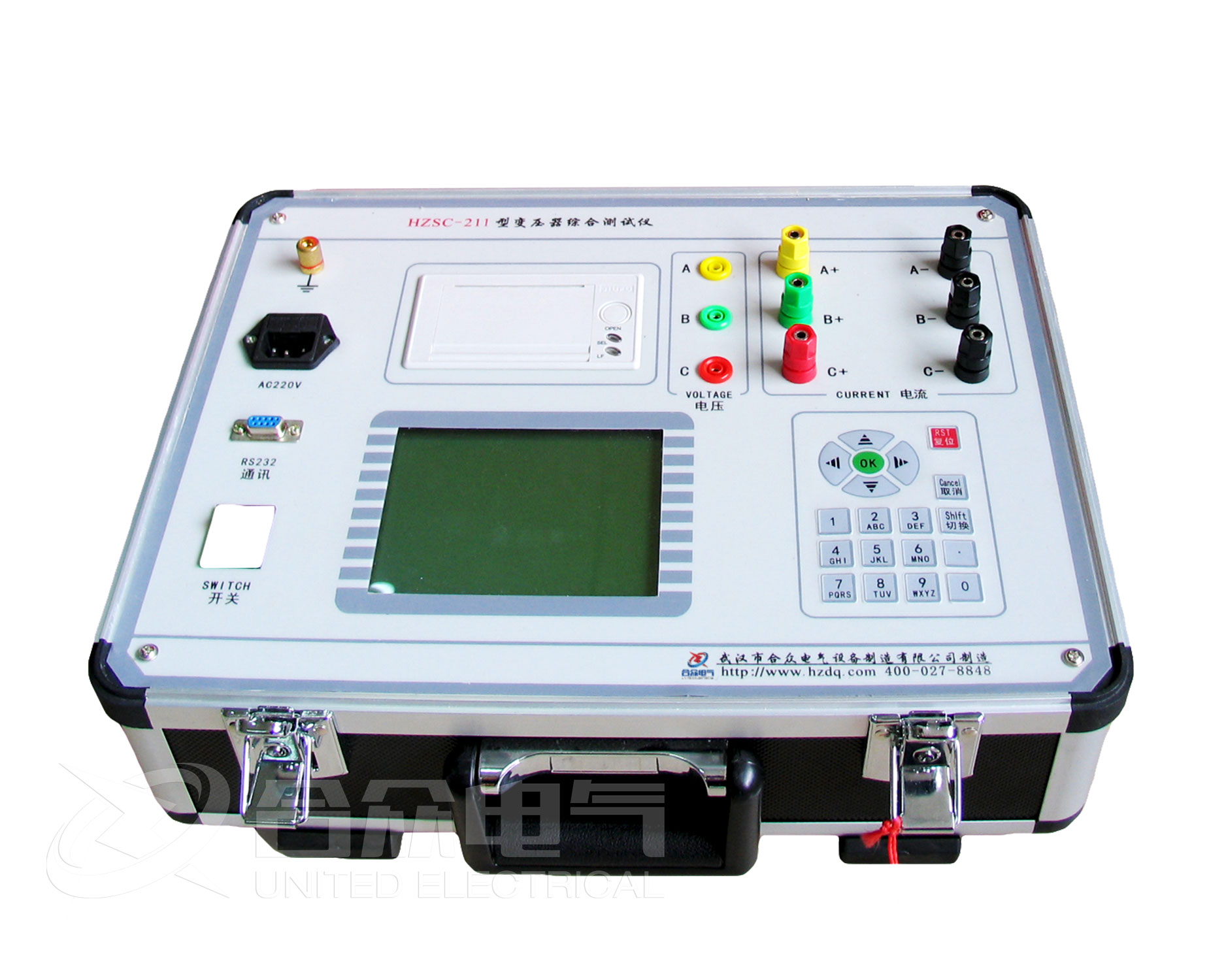

變壓器綜合測試儀為多功能測量?jī)x器，相當于往常兩種測試儀器：即變壓器容量測試儀和變壓器特性參數測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、短路(負載)損耗、阻抗電壓等一系列工頻參數進行精密的測量。雖然變壓器綜合測試儀可以測試的項目較多，但是各項測試功能都有獨立的操作界面，智能化操作即可進行測試，接下來看變壓器綜合測試儀空載試驗操作過程。

  1)根據變壓器綜合測試儀變壓器類型參考后面對應的接線圖進行正確接線，然后接通空負載測試儀的工作電源(便攜式空負載測試儀出廠時內部接線為雙表法測量方式)。

  2)在變壓器綜合測試儀主界面中選擇空載試驗，則顯示空載試驗設置界面如下圖：

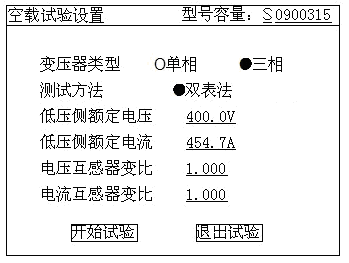

  圖7 空載試驗設置頁面

  該頁面保存上次試驗時的設置值，檢查、修改該頁面中的設置值使其與當前試驗變壓器一致。

  注：在我司某些版本的變壓器綜合測試儀中，為了簡化外部的接線，儀器內部已經接成了雙表法，此時該界面的測試方法不可選擇。

  3)在圖7中，光標選擇“開始試驗”，按OK鍵進入如下的空載試驗測試數據頁面：

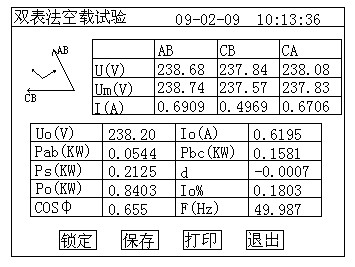

  圖8 空載試驗測試數據頁面

  圖8完整的顯示了變壓器綜合測試儀空載試驗的所有測試結果：Uo(V)為三相線電壓的平均值，Ps(KW)為當前電壓下的實測功率，d為電壓波形畸變系數，Po(KW)為校正后的空載損耗，Io%為空載電流百分比。

  左上側為試驗電壓、電流的向量圖，如果接線錯誤，該頁面提示“接線錯誤，請關機檢查”;通過調壓器緩慢增加試驗電壓，當Uo(V)等于空載試驗的額定電壓時，停止升壓。移動光標到“鎖定”按鈕，長按OK鍵將出現圖9正在測量的提示，此時保持調壓器不動，當圖9中的正在測量的提示消息消失后，當前測試結果已經被鎖定，然后“鎖定”按鈕變?yōu)椤爸販y(cè)”按鈕，此時請迅速操作調壓器降壓至零位。

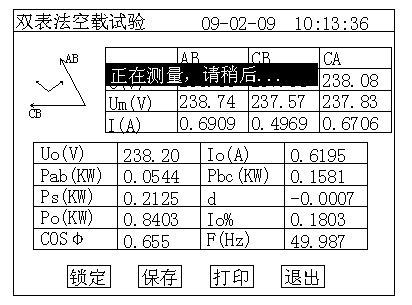

  圖9 空載損耗正在測量計算頁面

  在該頁面的“保存”把當前的結果保存到隨機的存儲器上;“打印”則通過打印機打印當前的測試結果。

  注意：升壓的過程中，要時刻關注Uo與Io，除避免過壓外，更要提防試品異常時試驗電流過大損壞儀器或被試品。

  4)在圖8中按“重測”則將重新對當前變壓器進行測試，按“退出”則退回到圖3系統功能的主界面。
