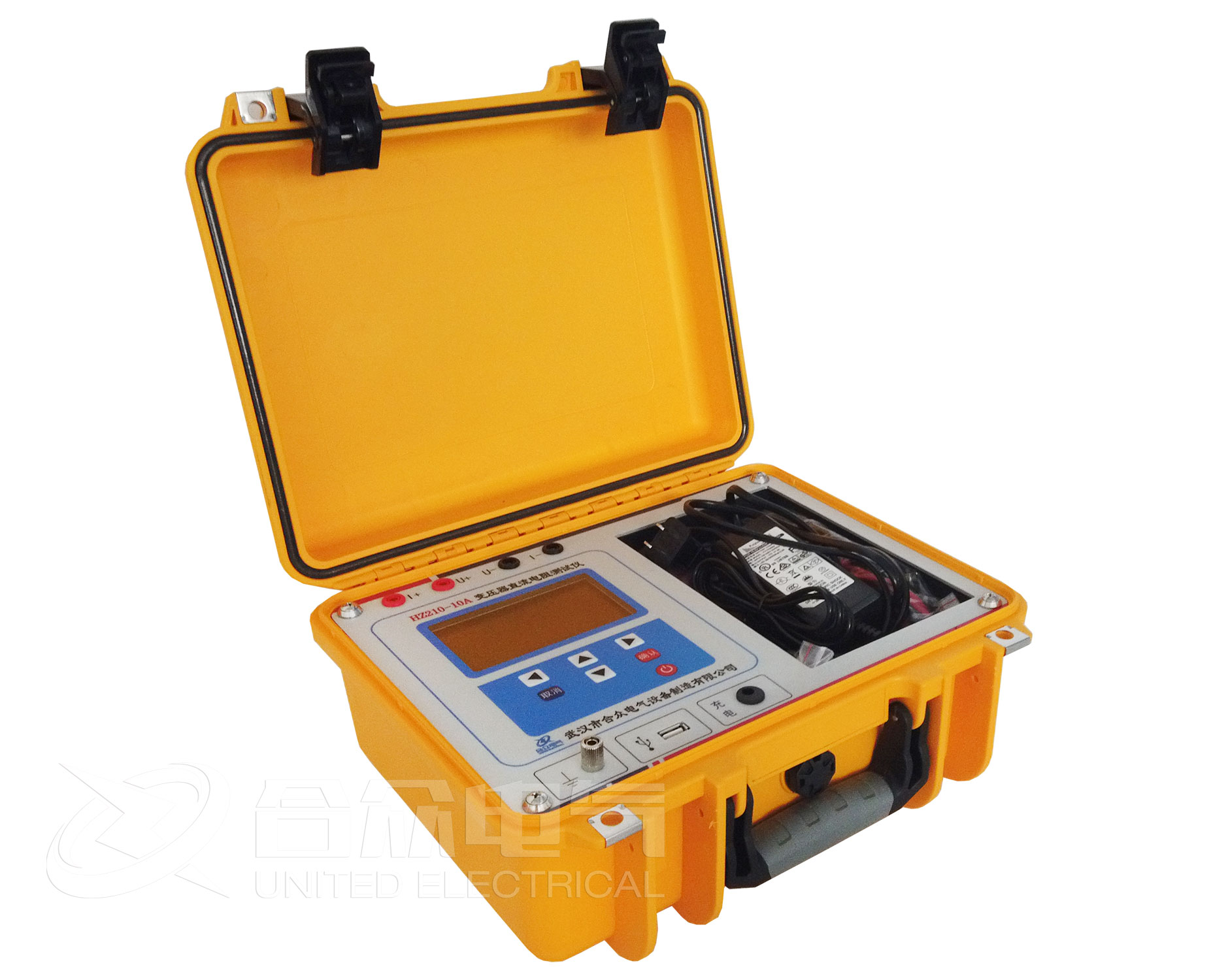

直流電阻測試儀采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備，同時可兼做接地線的直流電阻值。變壓器繞組直流電阻的測量能發現回路中某些重大缺陷，判斷的靈敏度和準確性亦較高，但現場測試中應遵循以下幾個測試要求，才能得到更準確的試驗效果。

  1)通過對變壓器直流電阻進行測量分析時，其電感較大，一定要充電到位，將自感效應降低到小程度，待直流電阻測試儀指針基本穩定后讀取電阻值，提高一次回路直流電阻測量的正確性和準確性。

  2)直流電阻測試儀測量的數據要進行橫向和縱向的比較，對溫度、濕度、測量儀器、測量方法、測量過程和測量設備進行分析。

  3)分析數據時，要綜合考慮相關的因素和判據，不能單搬規程的標準數值，而要根據規程的思路、現場的具體情況，具體分析設備測量數據的發展和變化過程。

  4)要結合設備的具體結構，分析設備內部的具體情況，根據不同情況進行直流電阻的測量，以得到正確判斷結論。

  5)重視綜合方法的分析判斷與驗證。如有些方案中通過繞組分接頭電壓比試驗，能夠有效驗證分接相關的檔位，而且還能檢驗出變壓器繞組的連接組別是否正確。

  直流電阻測試儀使用的注意事項

  在測量過程中，除要嚴格遵守電氣安全規程和設備試驗規程外，還要特別注意：

  1)在線圈溫度穩定的情況下進行測量，要求變壓器油箱上、下部的溫度之差不超過3℃。

  2)由于變壓器線圈存有電感，測量時的充電電流不太穩定，一定要在電流穩定后再計數，必要時需采取縮短充電時間的措施。

  3)盡量減少試驗回路中的導線接觸電阻，運行中的變壓器分接頭常受油膜等污物的影響使其接觸不良，一般需切換數次后再測量，以免造成判別錯誤。

  4)測量變壓器直流電阻測試儀低壓側時，所有人員應與高壓側保持適當安全距離。

  5)直流電阻測試儀在運輸、儲存及工作中應避免強烈震動、陽光直射和磁場的影響，存放保管儀器時，應注意環境溫度和濕度，應放在干燥、通風、無腐蝕氣體的地方為宜，不得受潮、雨淋、暴曬，使用時輕拿、輕放，不得跌落。
