前面我們介紹了不少有載調壓分接開關測試儀相關知識，下面我們來看看最后幾部分內容，有載調壓分接開關測試儀附錄。

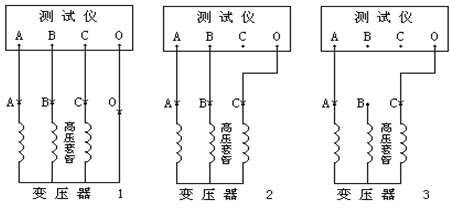

  1、接線圖

  下列圖形中介紹了三種接線方法。
  2、阻值算法

  第一種接線方法測量時得到的過渡電阻值為R1=R2=R

  第二種接線方法測量時得到的過渡電阻值為R1/3≈R2/3≈R

  第三種接線方法測量時得到的過渡電阻值為R1/2≈R2/2≈R

  測試儀打印的數據中T4為過渡時間，T2為橋接時間，T0為三相同期性。

  有載調壓分接開關測試儀屬于比較少見的電力測試設備，如果對工頻、諧振、局放、沖擊、溫升有需求的，可在線聯系合眾電氣。
