變壓器繞組溫度的測定：繞組溫度是靠冷熱電阻的變化率決定的;因此準確測量冷熱電阻的阻值、冷電阻的繞組溫度和熱電阻的冷卻介質的溫度是極為重要的;具體規定如下：

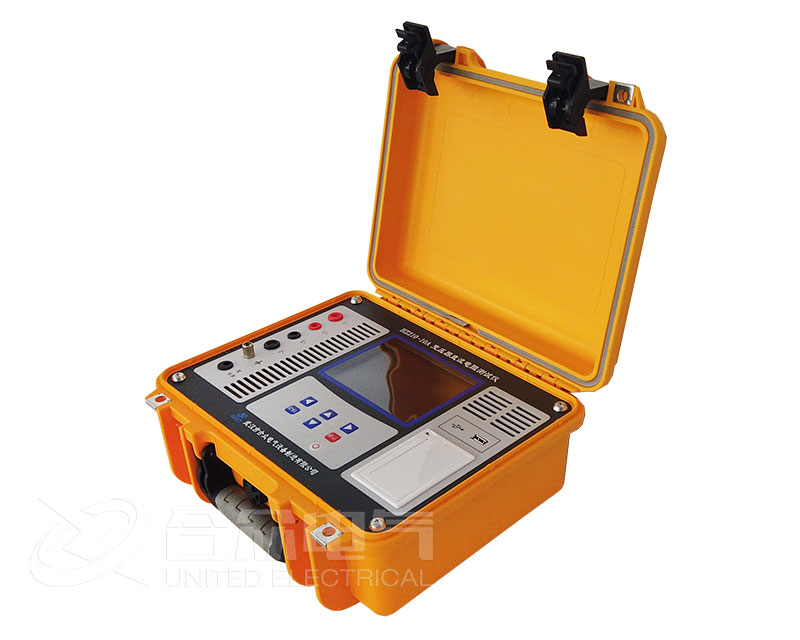

  冷態電阻測量和繞組溫度見《電力變壓器繞組電阻的測量方法》的相關規定，使用武漢市合眾電氣研發生產的直流電阻測試儀進行電阻測量。為了使冷、熱電阻的測量誤差減小到最低，應記錄冷電阻測量時電源電流、電壓、穩定時間等。

  熱電阻的測量要與冷電阻測量時的連線、直流電阻測試儀、電源及電流、電壓、穩定時間等完全相同;切斷試驗電源時應盡量減少對冷卻條件的干擾(保持油泵繼續運行)，并以最快的速度打開短路工具，接通電源測量熱電阻;要特別注意切斷與被測繞組并聯的供電回路和電壓、功率測量回路，否則測量將會失敗。具體的繞組溫度測定應符合GB 1094.2—1996中5.4、5.5的規定。

  油浸式變壓器的溫升計算如下：

  頂層油溫升計算：當采用直接負載法、相互負載法、循環電流法或零序法使試品鐵心達到額定勵磁、繞組達到最大額定電流時，以及采用短路法使輸人功率等于總損耗，當達到穩定狀態時，頂層油的溫升等于頂層油的溫度與冷卻介質溫度之差;如無法達到額定發熱狀態，但試驗損耗與規定的總損耗之差在20%以內時，需計算誤差。

  自然油循環且額定容量不大于2500kVA為0.8;自然油循環且額定容量大于2500kVA為0.9;強迫非導向油循環和強迫導向油循環為1.0。

  繞組的溫升計算：采用直接負載法、相互負載法、循環電流法、零序法進行溫升試驗，鐵心達到額定勵磁、繞組流過額定容量的最大電流，達到穩定狀態后停電測量熱電阻，計算方法按上述的規定;當采用短路法使輸人功率為最大總損耗，達到穩定狀態后，測量最大總損耗時油對冷卻介質的溫升，然后降低到額定容量最大電流1h后，測量繞組對油的溫升，將總損耗時油對冷卻介質的溫升、加上繞組對油的溫升就等于繞組對冷卻介質的溫升;如果施加的電流與規定的電流之差在10%以內，可采用校正系數來確定高于油平均溫度的繞組溫升。

  對于多繞組變壓器，它的兩個以上的繞組可以同時帶負載，其溫升試驗一般按獨立的雙繞組進行;在某些情況下，某個繞組的容量可能妨礙變壓器在規定值的總損耗下進行試驗，此時油浸式變壓器的頂層油溫升和油平均溫升經協商可校正;為了確定該繞組在其最嚴格情況下與指定負載組合的溫升，必要時可校正;在計算中可考慮該負載組合下的雜散損耗和渦流損耗。
