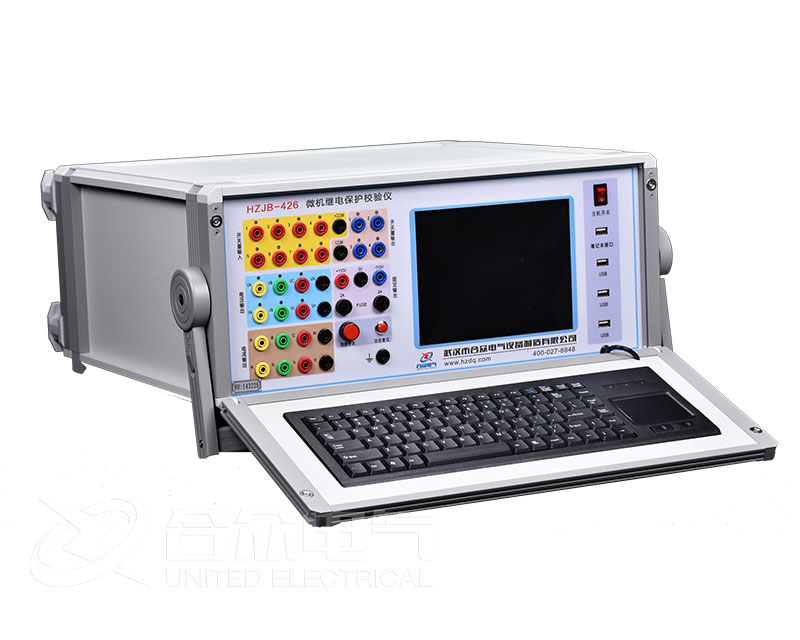

微機繼電保護校驗儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及高檔工業鍵盤鼠標。WindowsXP操作系統，試驗操作方便。繼電保護測試儀對電壓繼電器試驗方法：

  先將以微機繼電保護測試儀處于準備狀態，線圈接至對應電壓輸出端子上。按下試驗箱右下角主回路“輸出控制”開關，緩慢調節大旋鈕。使輸出電壓平穩上升，直至繼電器吸合時，在反方向緩慢調節大旋鈕直至繼電器釋放時，記錄釋放電壓，據此可算出被試繼電器返回系數。如被試繼電器為過電壓繼電器，則反方向進行。

  整定值試驗，繼電保護測試儀將被試繼電器從線路上解除，接至本儀器電流輸出端子上，選擇合適的電流輸出檔，按下試驗箱右下角主回路“輸出控制”開關，緩慢調節大旋鈕直至繼電器動作，并做出判斷。

  延時時間的測定，繼電保護測試儀將被試繼電器接至輸出端子上(根據要求確定工作電壓為交流或直流)調制額定動作值，關斷主回路輸出開關。秒表接通電源并清零。被試繼電器延時動合接點接至停表端子上，按下試驗箱主回路“輸出控制”開關，同時啟動秒表。

  繼電器線圈得到額定工作電壓，待延時時間過后，秒表技術停止。此秒表所顯示數字即為該時間繼電器的延時閉合時間，測定延時釋放時間原理同上。

  中間繼電器試驗，確定被試繼電器為何種動作形勢，及保持形勢。以電流動作電壓保護為例(直流繼電器)選擇好輸出檔，按下繼電保護測試儀主回路“輸出控制”開關，緩慢調節大旋鈕直至繼電器動作，記下動作電流，再把輔回路輸出接至繼電器保持線圈，緩慢調節小旋鈕直至繼電器額定動作值。記下保持電壓值，并做出判斷。
