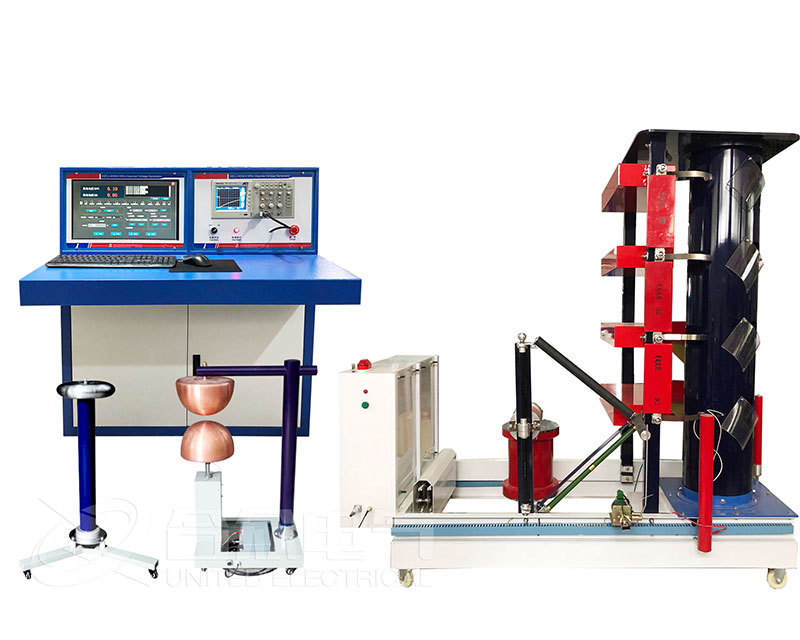

沖擊電壓發生器結構設計的要求

  電性能要絕緣可靠(不發生閃絡或擊穿事故)

  機械上要穩定牢靠。除本身載荷外，要考慮地震，在露天的要考慮風載。

  在保證絕緣和穩定的前提下，結構高度、底面積盡可能小回路盡可能短，電感盡可能小。

  考慮檢修、維護及調整時的方便與安全。一些需經常調節的部分，應易于接近。在較高電壓的沖擊電壓發生器設計中，必須考慮電容器的拆裝起卸的方便與可能。

  增加試驗時的靈活性，有可能方便地改變接法或更換元件來增減沖擊電容、輸出電壓式調節波形。

  沖擊電壓發生器的其它考慮問題

  對電容器的要求，固有電感要小，有足夠的機械強度，采用油紙絕緣的脈沖電容器。

  阻尼電阻、波頭、波尾電阻的要求

  1、電阻與波形有關，要求電感小，熱容量大，穩定性高，所以采用康銅絲、錳銅絲或鎳絲按無感繞法做成。

  2、電阻的熱容量：

  沖擊電壓發生器動作，試品不放電時，全部能量消耗在Rt，中要求▲T≤150℃。

  試品放電時，全部能量消耗在波尾和波頭電阻。中這時Rf與Rt并聯，計算R溫升應扣除R的耗能。c)電阻長度：應保護不發生沿面閃絡。

  保護電阻r和充電電阻R的要求對r、R的電感、穩定性要求不高。常用鎳鉻絲繞電阻或水電阻最嚴重情況，g1放電，其余間隙不放電。
