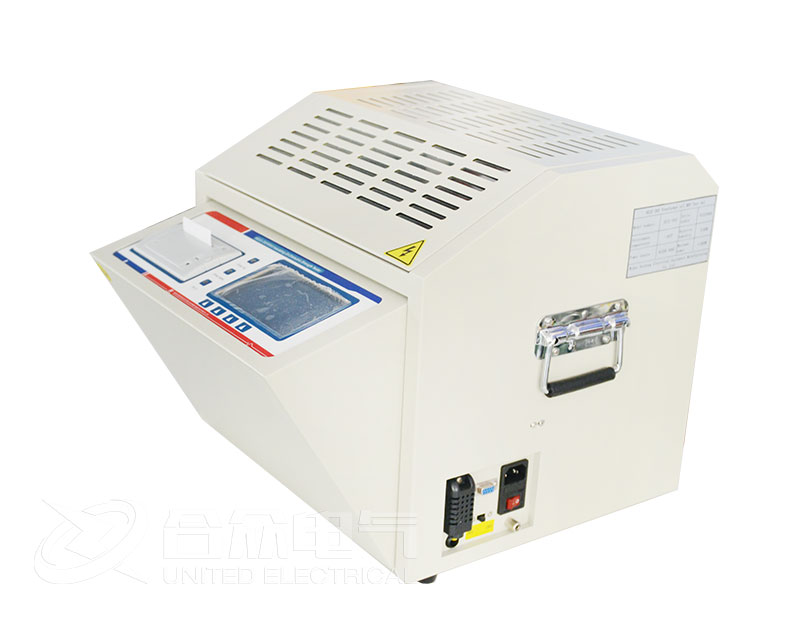

絕緣油介電強度測試儀采用中央處理器、大規模集成電路等先進技術組成自動化測試設備，操作過程全自動化，并能通過面板配置的微型打印機打印試油試驗數據，該設備與普通儀表及同類型儀器相比具有試驗穩定性好，精度高，并具有良好的操作性，該設備在試油操作中有多種試驗運行方式。

全自動試驗方式：連續6次試驗，自動求平均值，通過面板打印機來打印出6次試驗數據及平均數2單次自動試驗方式:自動完成1次試驗，并打印出單次試驗數據

采用交流可逆電機按3千伏秒的勻速帶動調壓經升壓變壓器升壓，當油樣被擊穿時，保護系統自動切斷升壓供電回路同時保護電路給系統提供一個中斷信號，系統響應后執行試油擊穿程序，其主要操作原理：

四位數碼管以連續8次閃爍顯示，提示試油擊穿；

記錄試驗數據

程控自動執行回零操作?；亓愫?，根據試驗次數識別是否再進行下一個試驗操作周期或自動退出試驗狀態。

絕緣油個電強度測試儀使用說明

使用絕緣油介電強度測定儀進行試驗時，需要按照如下流程進行操作：

試驗操作流程

使用絕緣油介電強度測試儀進行試驗時，需要按照如下流程進行操作：

（1）將儀器可靠接地；

（2）斷電狀態下，將磁振子置于驗油杯中；

（3）試油必須在不破壞原有貯裝密封的狀態下，于試驗室內放置一段時間，待油溫和室溫相近后方可揭蓋試驗。在揭蓋前，將試油輕輕搖蕩，使內部雜質均勻，但不得產生氣泡，在試驗前，用試油將油杯洗滌2～3次；

（4）斷電狀態下，將測試樣油裝入油杯試油注入油杯時，應徐徐沿油杯內壁流下，以減少氣泡，在操作中，不允許用手觸及電極、油杯內部和試油。試油盛滿后必須靜置10～15分鐘，方可開始升壓試驗；

（5）斷電狀態下，罩上電極罩，蓋好高壓倉；

（6）合上電源開關，儀器出現歡迎界面后，自動轉入主界面如圖2所示；

（7）通過旋轉鼠標可以選擇進行擊穿試驗，耐壓試驗，查看歷史數據，時間設定和PC通信等操作項目。
