絕緣油介損測試詳解

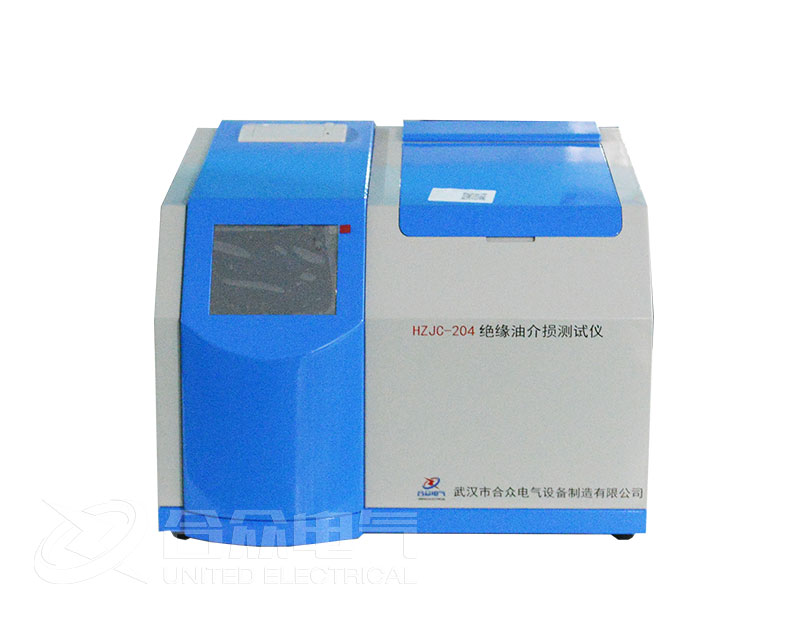

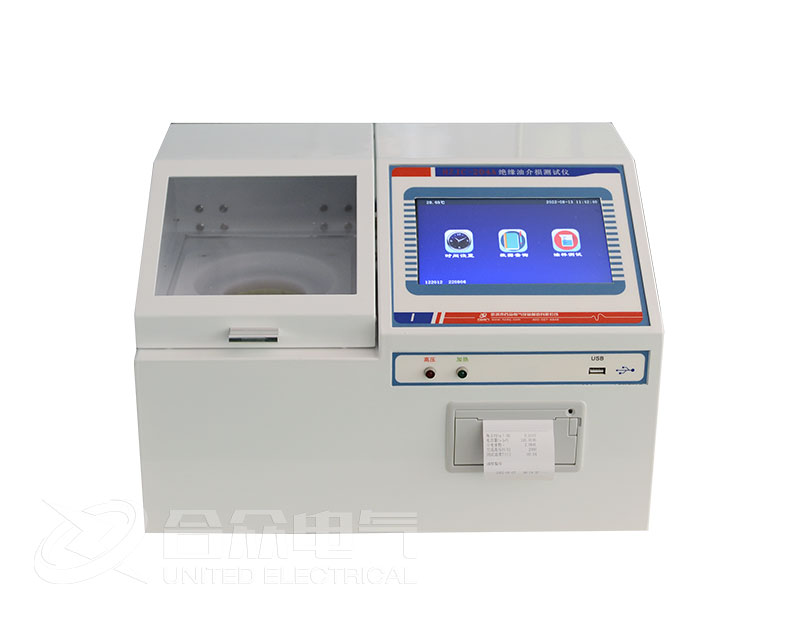

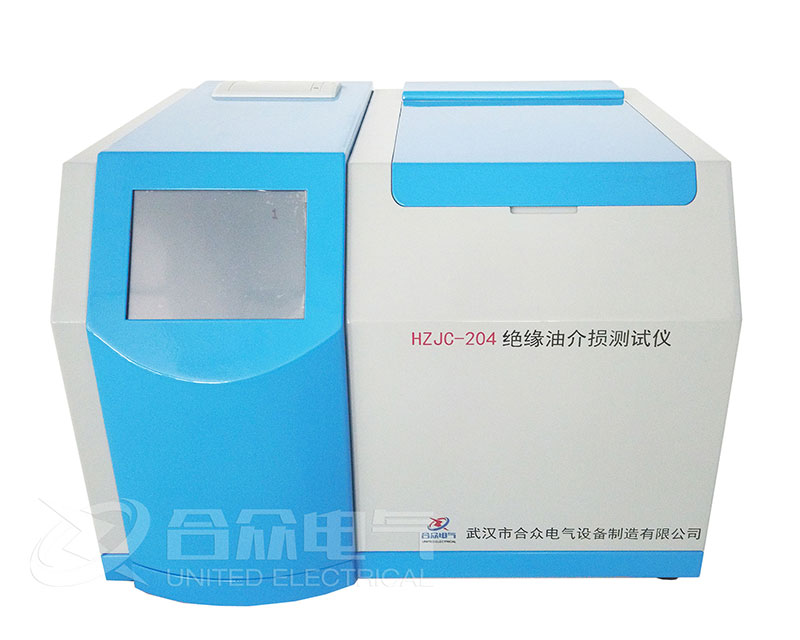

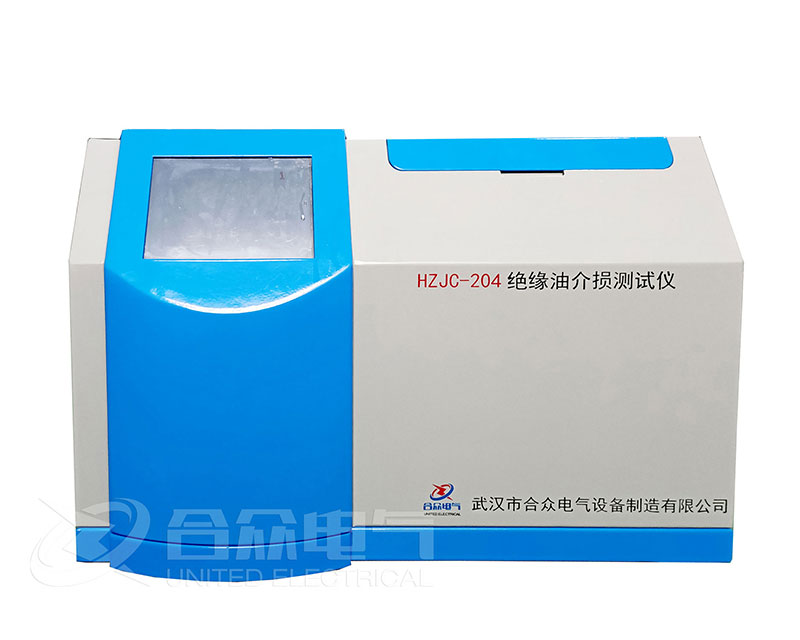

1. 測試設備：絕緣油介損測試儀

核心部分是測試電極杯（油杯），其設計要求極高：

結構：通常為三電極系統（高壓電極、測量電極、保護電極），以消除邊緣效應和表面漏電流的影響，確保測量準確。

材質：電極本身由不銹鋼或鍍金材料制成，絕緣支撐件為石英或藍寶石，以保持穩定和低損耗。

溫控系統：內置精密加熱器和溫度傳感器，能將油樣精確控制并穩定在標準溫度（通常為90℃±0.5℃），這是獲得可比數據的關鍵。

測量單元：基于自動平衡電橋或精密數字測量技術，測量油杯充滿油樣后的電容和損耗。

2. 核心標準規程

GB/T 5654-2007 《液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》，基礎性方法標準，詳細規定了電極杯的設計、清洗程序、樣品處理、測量步驟和計算方法。是所有絕緣油介損測試的根本依據。

GB/T 21216-2007 《絕緣液體測量電導和電容確定介質損耗因數的試驗方法，等效采用IEC標準，與GB/T 5654相輔相成。

DL/T 596-2021 《電力設備預防性試驗規程》，在“絕緣油”章節中，明確規定了運行中變壓器油、電纜油、電容器油的介質損耗因數（90℃）的控制標準和周期。例如：對于330kV及以上變壓器，投運前的油tanδ要求≤0.5%（90℃），運行中要求≤2%（90℃）。

設備制造商的企業標準或說明書：會規定新油或設備注油前的更嚴格要求。

其他固體/復合絕緣介損測試詳解

1. 測試設備：全自動抗干擾介質損耗測試儀

即我們之前討論的設備。它不直接測試材料樣品，而是向設備絕緣施加一個高壓交流信號，測量其整體的電流響應。

核心：高壓源、精密測量電橋（數字式）、標準電容器（內置或外置）、抗干擾單元。

方法：通過正接法、反接法、自激法等不同接線方式，適應不同接地狀態的設備。

2. 核心標準規程

DL/T 474.3-2018 《現場絕緣試驗實施導則 第3部分：介質損耗因數tanδ試驗》，現場測試的“作業指導書”。詳細規定了各種設備（變壓器、互感器、套管、電纜、發電機等）的試驗接線、抗干擾措施、注意事項和結果判斷原則。

DL/T 596-2021 《電力設備預防性試驗規程》，規定了各類具體電力設備的tanδ和電容量的試驗周期、要求值和警示值。這是判斷設備是否合格的直接依據。

例如：對66kV~220kV的油浸式電流互感器，主絕緣tanδ（20℃）不應大于0.8%，且與歷次數據相比不應有顯著變化。

設備專用標準：

變壓器：GB/T 1094.1， GB 50150（電氣裝置安裝工程交接試驗標準）

互感器：GB 20840， DL/T 726

套管：GB/T 4109， DL/T 1001

電力電纜：GB/T 3048.11

發電機：GB/T 20160， DL/T 492

儀器標準：DL/T 962-2005 《高壓介質損耗測試儀通用技術條件》，規定儀器本身性能。

總結與關聯

1、本質一致，對象不同：兩者測量的物理量（tanδ）本質相同，都是衡量絕緣介質在交流電場下能量損耗的特性。但一個是針對基礎材料（油），另一個是針對工程結構（設備）。

診斷邏輯：

若變壓器整體tanδ超標，需要結合 “絕緣油tanδ測試” 來輔助判斷：是油質劣化引起的整體性損耗增大，還是固體絕緣（如繞組、紙板）本身出了問題，或是兩者兼有。

油的tanδ是設備絕緣系統的一個重要輸入?yún)?shù)和狀態指標。

設備與標準不可混用：

不能用絕緣油介損測試儀去測變壓器（電壓和原理不匹配）。

不能用高壓介損測試儀直接測油樣（沒有標準油杯，無法保證測量條件一致性）。

必須嚴格遵循各自對應的測試方法標準（GB/T 5654 和 DL/T 474.3） 和判斷標準（DL/T 596中的不同章節）。
