擊穿電壓儀的分類

擊穿電壓儀主要可以根據其測試電壓的類型、結構形式和自動化程度進行分類。

1. 按測試電壓類型分類（最核心的分類）：

直流擊穿電壓儀： 輸出直流高壓。主要用于測試電容器介質、電纜等在直流電場下的絕緣性能，或用于研究空間電荷效應。其結構相對簡單，無容性電流干擾。

交流擊穿電壓儀： 輸出工頻（50/60Hz）交流高壓。這是最常用的類型，因為大多數電氣設備工作在交流環境下。它通常由一個高壓試驗變壓器、調壓器和控制單元組成。

脈沖（沖擊）擊穿電壓儀： 輸出標準雷電波（如1.2/50μs）或操作波。用于模擬雷擊或開關過電壓，評估材料在瞬態高壓下的絕緣強度。常用于避雷器、高壓繞組等測試。

2. 按結構形式分類：

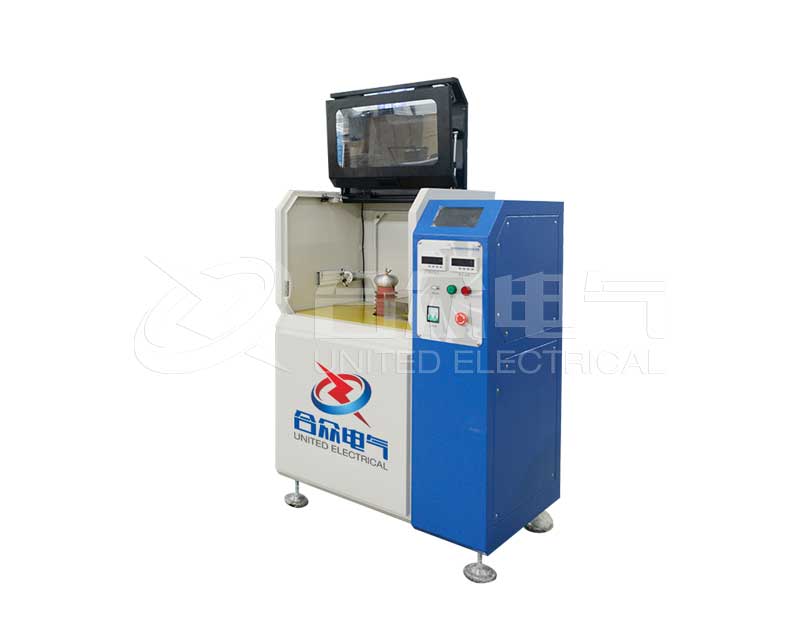

臺式/一體機： 將高壓發生器、電極系統和控制單元集成在一個機箱內。體積小，操作簡便，適用于實驗室常規測試和小型樣品。

分體式/落地式： 高壓變壓器、控制臺、電極油箱（或測試腔）分離。電壓等級更高（可達幾百kV），容量更大，靈活性更強，適用于大型樣品或研究機構。

3. 按自動化程度分類：

手動/傳統型： 需要人工調節調壓器升壓，手動記錄擊穿點。價格低，但人為誤差大，安全性較差。

全自動型（主流）： 采用微機控制，自動勻速升壓、實時采集數據、自動判別并記錄擊穿電壓/電流、自動回零、生成測試報告。安全性高，重復性好，符合現代實驗室要求。

4. 按測試環境分類：

空氣中測試： 最基本的形式，但容易受外界環境影響（濕度、灰塵），易發生表面閃絡而非本征擊穿。

絕緣油槽中測試（最常用）： 將樣品和電極浸入高絕緣強度的變壓器油中。可以有效防止表面閃絡和空氣放電，確保擊穿發生在材料內部，得到更準確的本征電氣強度數據。

氣候箱內測試： 將測試電極置于可控制溫度、濕度的環境箱中，用于研究環境條件對材料絕緣性能的影響。

擊穿電壓儀適用范圍

擊穿電壓儀廣泛應用于所有需要評估絕緣性能的固體、液體和復合絕緣材料的研發、質檢和驗收。

1. 按材料類型：

固體絕緣材料： 塑料薄膜（如PET、PI）、板材、層壓制品、絕緣漆、涂料、橡膠、陶瓷、云母等。

液體絕緣材料： 變壓器油、電纜油、電容器油、合成酯類液體等。

復合絕緣材料： 浸漬纖維制品、云母制品等。

2. 按行業與應用：

電力行業： 電纜料、絕緣子、高壓開關用材料、變壓器絕緣部件。

電子電器行業： 電容器介質膜、印刷電路板（PCB）、電機和變壓器的絕緣系統、家用電器絕緣部件。

航空航天與軍工： 高性能耐高溫、耐輻射絕緣材料。

新能源行業： 光伏背板膜、風電電機絕緣、電動汽車驅動電機絕緣、電池隔膜。

科研與教育： 新材料（如納米復合電介質）的絕緣性能研究。

主要測試項目：

電氣強度（介電強度）： 單位厚度下的擊穿電壓（kV/mm），是核心指標。

擊穿電壓： 樣品被擊穿時的電壓值（kV）。

耐電壓試驗： 在指定電壓下保持一段時間，看是否發生擊穿（考核可靠性）。
