25kV工頻耐壓試驗的目的： 檢驗新安裝（交接）或運行中（預防性）電纜的主絕緣強度。它模擬電纜在運行中可能承受的過電壓，以發現其絕緣缺陷（如雜質、氣隙、損傷等），確保電網安全可靠。

標準依據： 主要遵循國標 GB/T 3048.8 和電力行業標準 DL/T 474.4。試驗電壓一般為電纜額定電壓（如8.7/10kV, 26/35kV）的數倍（如2-3倍U0），試驗時間為5-60分鐘（取決于標準要求）。

工頻： 指試驗電壓的頻率為50Hz（中國），與電網實際工作頻率相同。這是最直接、最嚴酷、也最權威的絕緣考驗方式。

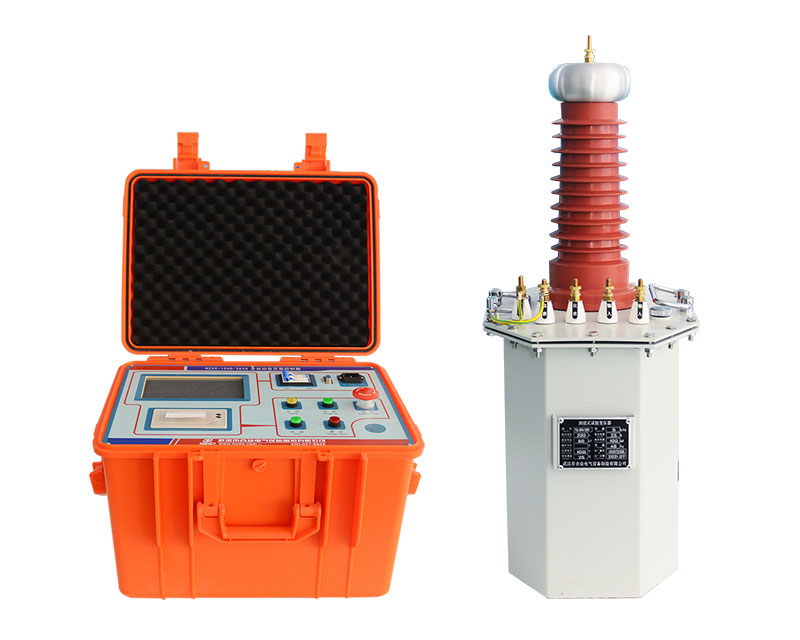

一套25kV工頻耐壓試驗系統通常包括：

主核心設備：

試驗變壓器： 將市電（如380V/220V）升高到所需的25kV高壓。容量通常為5kVA, 10kVA, 20kVA或更高，取決于被測電纜的長度和電容量。

調壓器/控制臺： 用于平滑、無級地調節輸入電壓，從而精確控制高壓輸出。現代設備多采用電動調壓器或感應調壓器，舊式設備可能使用自耦調壓器。

高壓測量系統： 用于精確測量施加在電纜上的高壓值。常見方式有：

高壓分壓器（電阻或電容式）+ 低壓儀表。

在試驗變壓器低壓側測量，通過變比換算（需校準）。

保護系統： 包括過流、過壓、零位啟動、緊急急停、安全門連鎖等，確保人員和設備安全。

輔助與選配設備：

保護電阻： 串聯在高壓回路中，用于限制試品擊穿時的短路電流，保護變壓器和測量設備。

高壓濾波電容： 用于改善電壓波形，特別是在試驗長電纜（容性負載大）時，防止電壓波形畸變和尖峰。

補償電抗器： 對于長距離電纜（電容量很大），容性電流會導致變壓器容量需求劇增。并聯可調電抗器進行諧振補償，可以顯著減小所需試驗變壓器的容量，這是目前主流的變頻串聯諧振耐壓試驗系統的核心思想（雖然名為“變頻”，但其輸出仍然是工頻50Hz）。

局放檢測系統： 高端試驗會同步進行局部放電檢測，在耐壓的同時定位絕緣內部的微小缺陷。

工頻耐壓試驗流程簡述

準備： 將被測電纜兩端解開，隔離，清潔接頭。布置試驗設備，連接接地線，設置安全圍欄。

接線： 將試驗設備高壓輸出接至電纜一相，其他相及屏蔽層、鎧裝層可靠接地。

參數設置： 在控制箱設置目標電壓、耐壓時間、保護限值等。

升壓： 啟動設備，自動或手動調節頻率尋找諧振點，然后升壓至預定試驗電壓。

耐壓： 在試驗電壓下保持規定時間（如5分鐘），密切監視電壓和電流是否穩定。

評估： 若在耐壓期間無擊穿、無閃絡、電流無異常增大，則認為該相電纜通過試驗。

換相： 降壓、放電、接地后，更換測試相，重復步驟2-6，直至三相全部完成。

工頻耐壓試驗安全注意事項

必須嚴格執行電力安全規程，設置明顯的安全警戒區，并設專人監護。

試驗前后，必須對電纜和試驗設備進行充分放電并接地。

操作人員需經過專業培訓，熟悉設備和試驗流程。

注意試驗環境（濕度、污穢）的影響，必要時采取相應措施。
