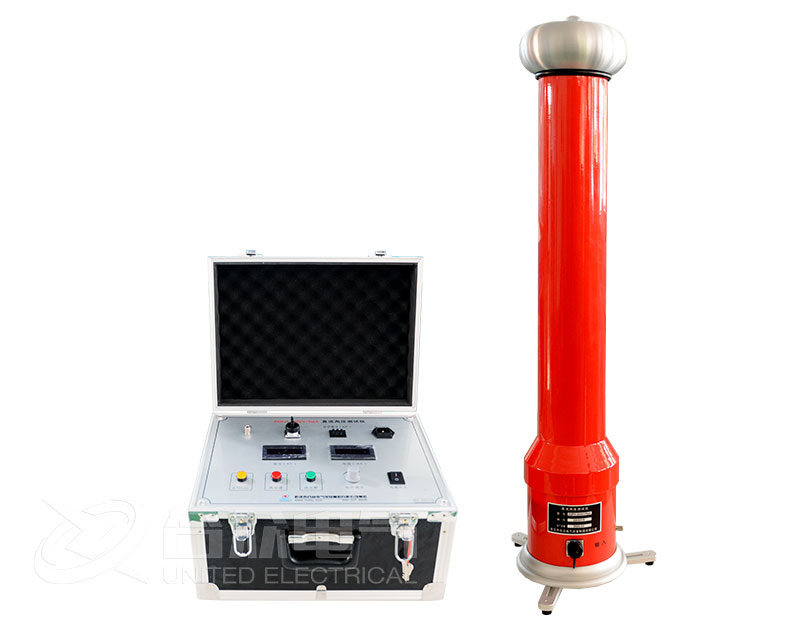

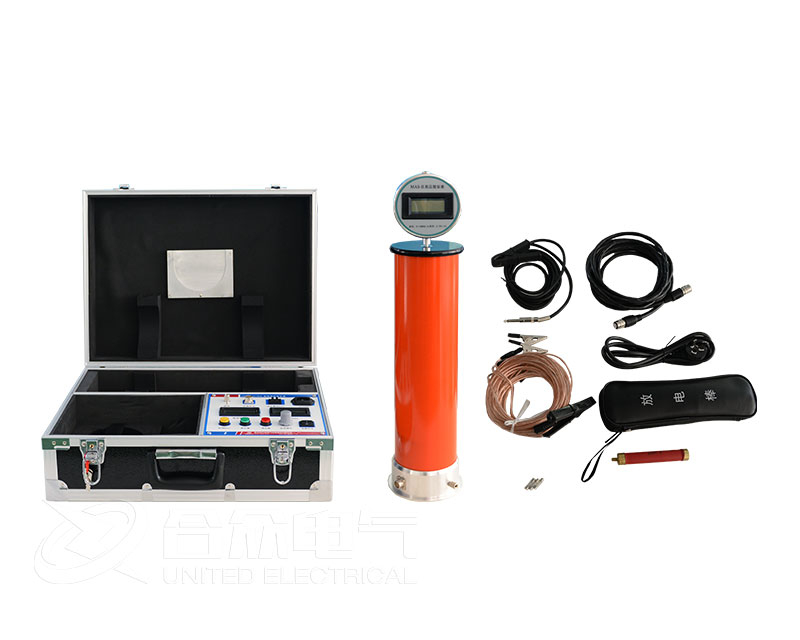

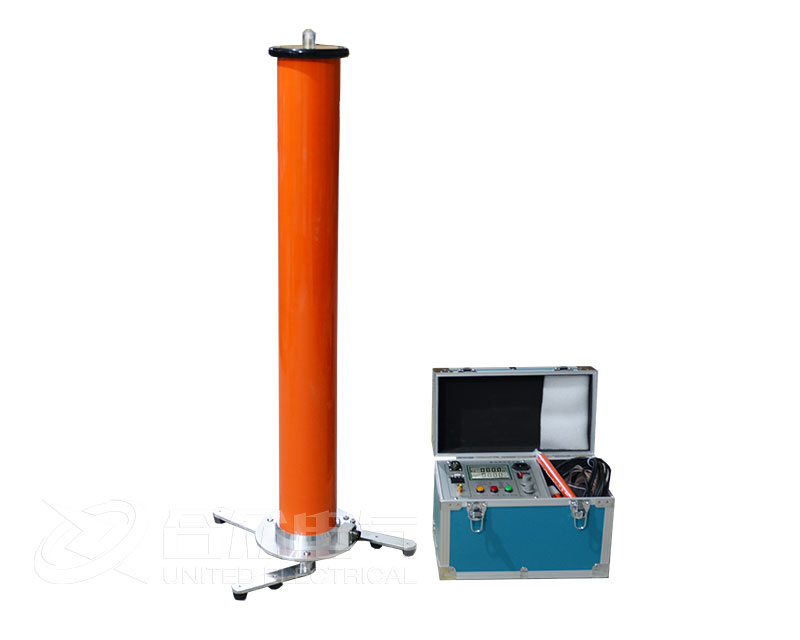

ZGF一體式直流高壓發生器應用范圍及選型
核心應用范圍與試驗場景解析
ZGF一體式直流高壓發生器的核心應用場景聚焦于各類高壓設備的絕緣性能檢測，核心試驗項目為直流耐壓試驗與泄漏電流測量，通過施加規定的直流高壓，監測被試品的泄漏電流變化，判斷其絕緣狀態，排查絕緣受潮、老化、局部損傷等潛在缺陷，為設備運維與故障診斷提供數據支撐，具體應用場景如下：
（一）氧化鋅避雷器絕緣試驗
氧化鋅避雷器作為電力系統的核心過電壓保護設備，其絕緣性能直接影響系統運行安全，ZGF一體式直流高壓發生器是其常規試驗的必備設備，核心試驗項目包括兩項：一是直流參考電壓（U???）測試，通過施加直流高壓，測量避雷器通過1mA直流電流時的端電壓，判斷閥片的非線性特性與性能一致性，標準要求同一批次避雷器U???誤差≤±1%；二是0.75U???泄漏電流試驗，在施加0.75倍參考電壓的條件下，監測泄漏電流值，標準要求泄漏電流≤50μA，若泄漏電流超標，說明避雷器存在受潮、閥片老化等缺陷。
適配場景：35kV~220kV變電站各類氧化鋅避雷器，根據避雷器電壓等級選型，例如10kV避雷器適配ZGF-60/2機型，220kV避雷器適配ZGF-400/3機型。
（二）電力電纜主絕緣試驗
電力電纜（尤其是交聯聚乙烯XLPE電纜、紙絕緣電纜、充油電纜）的主絕緣缺陷是導致電纜故障的主要原因，ZGF一體式直流高壓發生器可通過直流耐壓試驗與泄漏電流測量，精準排查主絕緣受潮、局部破損、絕緣老化等問題。試驗過程中，根據電纜額定電壓施加2~5倍額定電壓的直流高壓，持續耐壓1~5min，實時監測泄漏電流變化，若泄漏電流穩定無突升、無明顯波動，說明電纜主絕緣合格；若泄漏電流急劇上升，說明存在絕緣缺陷，需停機排查。
適配場景：3.6/6kV~26/35kV中低壓電纜，以及66kV及以上高壓電纜，長距離電纜需選用大電流機型（額定電流≥3mA），確保泄漏電流測量的精準度。
（三）高壓電器設備絕緣檢測
涵蓋電力變壓器、發電機、高壓開關、互感器、套管等各類高壓電器設備，核心試驗內容如下：
- 電力變壓器：繞組直流耐壓試驗、鐵芯及夾件泄漏電流測試，檢測繞組絕緣老化、繞組變形及鐵芯絕緣損壞等缺陷，避免變壓器運行過程中出現絕緣擊穿；
- 發電機：定子繞組直流耐壓與泄漏試驗，評估定子線棒絕緣狀態，排查線棒受潮、絕緣破損等問題，保障發電機安全并網運行；
- 高壓開關/斷路器：滅弧室、支柱絕緣子絕緣檢測，驗證其絕緣強度，避免開關操作過程中出現絕緣閃絡；
- 互感器/套管：電流互感器、電壓互感器及變壓器套管的直流耐壓試驗，排查絕緣受潮、局部缺陷，防止互感器擊穿、套管閃絡等故障。
（四）其他專業應用場景
除電力系統外，ZGF一體式直流高壓發生器還廣泛應用于科研院所、工礦企業、鐵路及新能源領域：科研院所用于電工材料絕緣性能測試、高壓元器件耐壓試驗，為產品研發提供技術數據；冶金、鋼鐵、化工等工礦企業用于動力系統高壓設備的預防性試驗，保障生產用高壓設備安全運行；鐵路領域用于牽引變壓器絕緣檢測，新能源領域用于風電、光伏變流器、匯流箱等設備的絕緣試驗，適配新能源行業的高壓運維需求。
科學選型方法與核心選型原則
ZGF一體式直流高壓發生器的選型直接影響試驗的安全性、精準度與效率，選型需遵循“精準匹配、安全裕度、環境適配、功能適配”的核心原則，杜絕“大馬拉小車”（設備額定參數遠超試驗需求，造成資源浪費）或“小馬拉大車”（設備額定參數不足，無法滿足試驗要求，存在安全隱患），具體選型方法如下：
（一）核心選型參數確定
選型的核心是確定設備的額定輸出電壓與額定輸出電流，需結合被試品的試驗電壓與最大泄漏電流，預留合理的安全裕度：
- 額定輸出電壓：遵循“額定電壓≥試驗電壓×1.2倍”的原則，例如對額定電壓8.7/10kV的電纜進行試驗，試驗電壓為47kV，需選用額定電壓≥56.4kV的機型，優先選用ZGF-60/2機型；
- 額定輸出電流：遵循“額定電流≥最大泄漏電流×1.5倍”的原則，容性被試品（如電纜、電容器）的泄漏電流較大，需選用大電流機型，例如長距離35kV電纜試驗，最大泄漏電流可能達到2mA，需選用額定電流≥3mA的機型。
（二）按被試品類型精準選型
不同類型的被試品，其試驗電壓、泄漏電流需求不同，需針對性選型，具體適配關系如下：
|
被試品類型
|
電壓等級
|
試驗電壓要求
|
推薦機型
|
備注
|
|
氧化鋅避雷器
|
10kV
|
U???≈28kV
|
ZGF-60/2
|
額定參數：60kV/2mA
|
|
氧化鋅避雷器
|
35kV
|
U???≈90kV
|
ZGF-120/2
|
額定參數：120kV/2mA
|
|
氧化鋅避雷器
|
110kV
|
U???≈168kV
|
ZGF-200/2
|
額定參數：200kV/2mA
|
|
電力電纜
|
3.6/6kV
|
試驗電壓≈17kV
|
ZGF-60/2
|
適用長度≤1km
|
|
電力電纜
|
26/35kV
|
試驗電壓≈130kV
|
ZGF-200/2
|
適用長度≤1km
|
|
變壓器/發電機
|
35kV及以下
|
試驗電壓≤90kV
|
ZGF-60/2~120/2
|
根據具體試驗電壓調整
|
|
變壓器/發電機
|
110kV及以上
|
試驗電壓≥168kV
|
ZGF-200/2~400/3
|
大型發電機選用大電流機型
|
（三）按承修承試資質與環境適配選型
1. 承修承試資質匹配
電力承修承試企業需根據自身資質等級，選用符合資質要求的機型，確保試驗工作合規開展，具體適配關系如下：
- 五級承試：最高試驗電壓28kV，標配ZGF-60/2機型；
- 四級承試：最高試驗電壓90kV，標配ZGF-120/2機型；
- 三級承試：最高試驗電壓168kV，標配ZGF-200/2機型；
- 二級承試：最高試驗電壓305kV，標配ZGF-400/3機型；
- 一級承試：最高試驗電壓＞400kV，選用ZGF-800/10及以上機型。
2. 環境與功能適配
結合現場作業環境與試驗需求，選擇適配的機型：
- 高海拔環境（海拔≥1000m）：選用加強絕緣高原版機型（如ZGF-200/2G），避免高海拔導致的絕緣強度下降；
- 高溫環境（環境溫度＞40℃）：選用帶強制風冷模塊的機型，確保設備長時間運行無過熱；

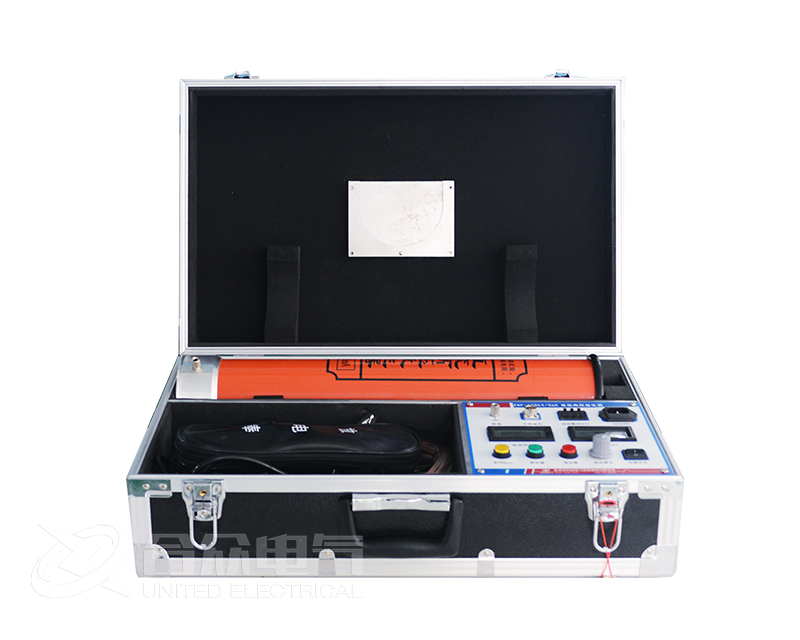

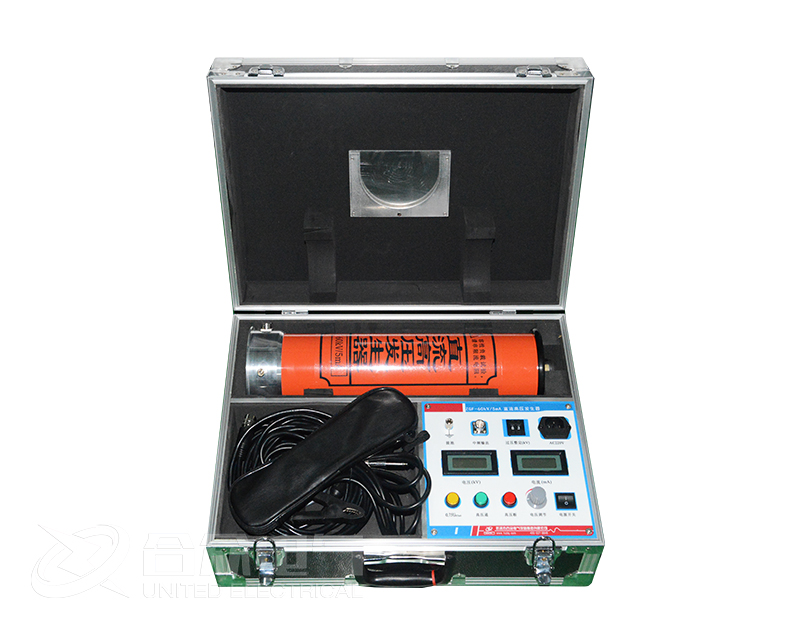

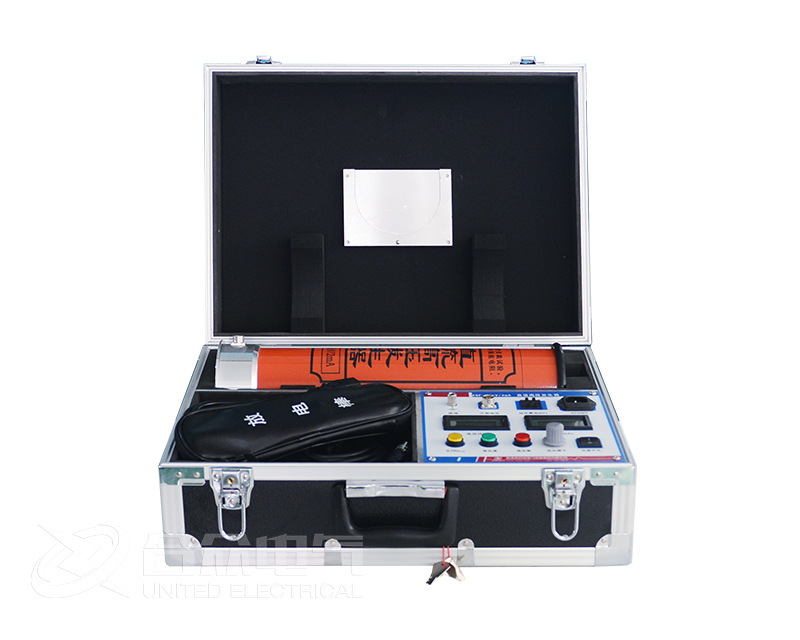

- 頻繁移動作業：選用輕量化一體式機型（總重≤15kg），便于現場搬運與接線；
- 智能運維需求：選用帶自動升壓、數據存儲、打印功能的智能型機型，提升試驗效率與數據管理水平；
- 潮濕環境（相對濕度＞80%）：選用防水防潮型機型，加強設備絕緣防護，避免受潮損壞。
標準規程體系與規范實操要求
ZGF一體式直流高壓發生器的操作與試驗，必須嚴格遵循國家及行業標準，規范試驗流程，確保試驗安全與數據可靠，核心標準體系與實操要求如下：
核心標準依據
試驗工作需遵循以下核心標準，確保試驗合規性與數據準確性：
- DL/T 848.1-2019《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》：規定了ZGF一體式直流高壓發生器的技術要求、試驗方法、檢驗規則與標志、包裝、運輸、儲存要求，是設備生產與驗收的核心依據；
- DL/T 474.2-2006《現場絕緣試驗實施導則 直流高壓試驗》：規范了現場直流高壓試驗的操作流程、安全要求與數據處理方法，是現場試驗的核心指導標準；
- DL/T 596-2021《電力設備預防性試驗規程》：明確了各類高壓設備直流耐壓試驗與泄漏電流試驗的試驗參數、合格標準，是試驗結果判定的核心依據；
- GB 11032-2020《交流無間隙金屬氧化物避雷器》：明確了氧化鋅避雷器直流試驗的參數要求與合格標準，適配避雷器試驗場景；
-
GB/T 16927.1-2018《高電壓試驗技術 第1部分：一般試驗要求》：規定了高壓試驗的通用安全要求與試驗環境要求。
