干式變壓器局放試驗應遵循國家標準 GB/T 1094.11《電力變壓器 第11部分：干式變壓器》（最新版本為2022版）。該標準規定了試驗方法、接線方式和判定準則。

關于具體的局放量合格指標，《環境標志產品認證技術要求 干式電力變壓器》（HBC 21-2004） 中明確要求：

• 10kV級及以下：局部放電量 ≤ 5pC

• 35kV級及以下：局部放電量 ≤ 10pC

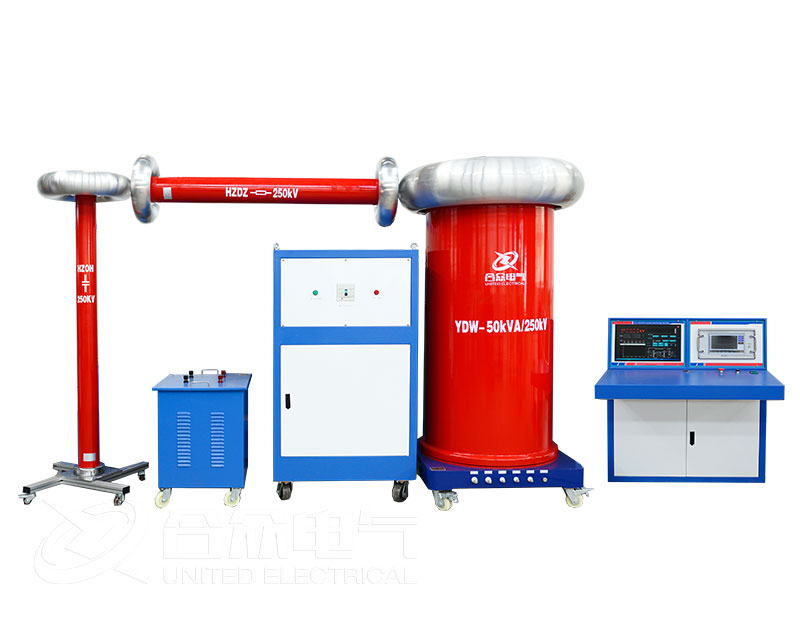

采用武漢市合眾電氣自研的HZJF系列局部放電測試系統，主要包含以下核心部件：

關鍵性能指標：在額定電壓下，該系統自身的局部放電量可控制在≤3pC（全自動型）或≤5pC（標準型），滿足干式變壓器≤5pC或10pC的測試精度要求。

現場試驗操作流程

1. 試驗前準備與校準

• 接地與預熱：在進行任何連接前，先將檢測儀及所有設備接地端可靠接地。接通電源后，儀器應預熱不少于5分鐘。

• 接線原則：檢測阻抗（輸入單元）應盡量靠近試品的高壓端，連接線要短，以減少信號衰減。

• 方波校準（關鍵步驟）：

  • 將方波校準器連接到試品高壓端。

  • 注入已知電量（例如100pC或500pC），調節檢測儀的“增益粗調”和“細調”旋鈕，使示波屏上的脈沖高度適中（如約2cm），并使數字表讀數與注入電量相符。

  • 重要：校準完成后，必須摘下方波校準器連線并關機，防止高壓試驗時損壞校準器。

  • 校準后，放大器細調旋鈕位置嚴禁再變動。

2. 電壓施加（干式變壓器例行試驗）

參照GB/T 1094.11標準，使用合眾電氣調壓控制系統按以下步驟操作：

1. 預加壓：將電壓升至 1.8 Ur（額定電壓），保持 30秒。

2. 測量：不切斷電源，迅速降至 1.3 Ur，保持 3分鐘。

3. 觀測：在此期間，通過HZJF檢測儀連續觀測并記錄放電量。合眾電氣的儀器具備“時間窗”功能，可通過旋轉橢圓相位或設置開窗，避開固定相位的干擾信號，使放電脈沖顯示更清晰。

3. 操作注意事項

• 安全距離：儀器應遠離試品不少于7米。如果基線干擾大，可在儀器與試品間加接地的金屬網狀防護欄。

• 嚴禁帶電插拔：所有接口（如RJ-45信號接口）必須在儀器關機狀態下進行插拔。

• 零標輸入：如需外部同步，可將試驗電源電壓經分壓器降至10V～240V，接入“零標輸入”接口。

三、 結果判定與記錄

使用合眾電氣系統的數字表頭或觸摸屏可直接讀取視在放電量值（pC）。

合格標準（根據HBC 21-2004及GB/T 1094.11）：

• 10kV級干式變壓器：在1.3 Ur電壓下，測量時間≥3分鐘，局部放電量 ≤5pC。

• 35kV級干式變壓器：局部放電量 ≤10pC。

• 趨勢穩定：放電量不應呈現隨時間的持續增長趨勢。若在測量電壓下放電量超過規定限值，但隨電壓降低能迅速熄滅（熄滅電壓較高），則視為不合格。

數據保存：合眾電氣的控制系統通常具備數據存儲功能（如保存60組數據）和報告生成功能，可連接打印機直接打印A4紙試驗報告，便于結果追溯。

四、 常見干擾排除

合眾電氣的HZJF系列儀器配備了多種抗干擾手段：

1. 數字開窗技術：針對電源頻率下的固定相位干擾，使用“時間窗”功能避開干擾脈沖。

2. 頻帶選擇：提供多種放大器頻帶組合（如10kHz-300kHz），選擇合適頻帶可有效避開低頻或高頻噪聲。

3. 環境控制：若條件允許，將設備和試品置于屏蔽室內；若無屏蔽室，應確保設備良好接地，并遠離強電磁場源。
