電壓互感器交接試驗具體方案（以CVT電容式電壓互感器為例）

1. 準備工作

• 安全措施：辦理工作票，停電、驗電、掛接地線，設置圍欄。試驗前后必須對被試品充分放電。

• 環境檢查：記錄環境溫濕度。設備表面應清潔干燥。

2. 試驗流程

第一步：絕緣電阻測試

• 使用2500V兆歐表。

• 分別測量：一次繞組對二次及地、二次繞組之間及對地、N端（接地端）對地。

• 標準：絕緣電阻值應不低于1000MΩ。

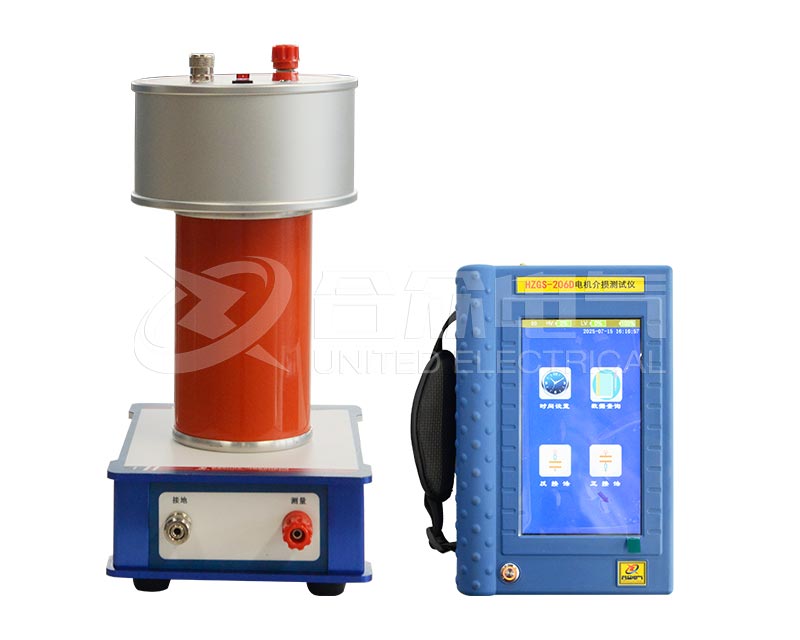

第二步：介質損耗及電容量測試

• 高壓電容器C1測量：采用正接線法，高壓線接至電容單元高壓端，測量電壓10kV。

• 中壓電容器C2測量：若帶有抽頭，可采用自激法。由于C2電壓較低，測量電壓不應超過2kV，防止中間變壓器絕緣過載。

• 標準：tanδ不大于0.2%（CVT），電容量變化在-5%至+10%之間。

第三步：直流電阻測量

• 使用雙臂電橋或直流電阻測試儀。

• 測量中間變壓器一次繞組（如可觸及）及各二次繞組直流電阻。

• 標準：與出廠值相比，一次繞組變化不超過10%，二次繞組變化不超過15%。

第四步：極性及變比檢查

• 極性檢查：干電池正極接一次繞組A端，負極接N端；萬用表接二次繞組。合閘瞬間指針正偏為“減極性”（常用接法），反偏為“加極性”。

• 變比測量：利用變比測試儀施加電壓，測量一次與二次電壓比值。

• 標準：極性正確，變比誤差在允許范圍內。

第五步：勵磁特性（空載電流）

• 僅針對電磁單元（中間變壓器）。

• 從二次側施加電壓（頻率50Hz），升壓至額定電壓，記錄空載電流。

• 若條件允許，升至1.5倍額定相電壓，記錄電流。

• 標準：與出廠值對比無明顯差異。

第六步：交流耐壓試驗

• 將電容分壓器與電磁單元分離（如結構允許）。

• 對電磁單元一次繞組進行感應耐壓，試驗電壓為出廠值的80%，頻率為100Hz-150Hz，耐壓時間按公式計算（不少于20秒）。

• 二次繞組及N端對地耐壓：施加3kV工頻電壓（或使用2500V兆歐表代替），持續1分鐘。

3. 收尾工作

• 放電：試驗后必須用放電棒充分放電。

• 恢復接線：拆除所有短接線及試驗線，恢復設備原接線。

• 清理現場：清理雜物，終結工作票。
